Вылет, длина плеча рычагов

Англоязычный вариант:  Reach

Удлинение рулевого выноса

Измеряется по проекции концевых точек выноса на горизонтальную плоскость, то есть вне зависимости от угла его наклона.

Расстояние от горизонтальной части изогнутого руля до дальней точки изгибов.

Проще всего провести измерение, положив руль на стол или другую плоскую поверхность с изгибами, направленными вниз. Можно использовать книги или другие предметы для того, чтобы закрепить руль на столе в положении, когда концы руля расположены строго вертикально. Далее измеряется расстояние от нижнего края горизонтальной трубы руля до поверхности стола. В принципе, измерение должно происходить по центрам,но из-за того, что диаметр трубы у руля чаще всего остаётся постоянным от краёв его горизонтальной части(в центральной части, где руль крепится к выносу, диаметр может быть больше) до изгибов, диаметром можно пренебречь.

Эффективная длина рычагов клещевого тормоза

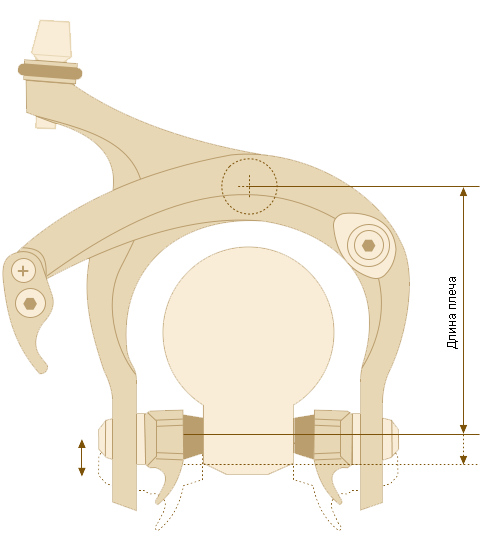

Измеряется по центральной оси тормоза от центра крепёжного болта до пересечения с осью, проходящей через центр тормозной колодки. Эффективная длина рычагов часто указывается как диапазон, поскольку высота колодок часто регулируемая (в пределах 10−15 мм). Значение данного параметра может принимать любое значение в диапазоне 39−108 мм.

В истории известна проблема, связанная с длиной рычагов клещевого тормоза, когда в погоне за модой и внешним видом более современные городские велосипеды стали выпускаться из расчёта использования сверхтонких шоссейных колёс, не оставляя достаточного расстояния для установки крыльев.

Эффективная длина рычагов зависит от конструкции рамы велосипеда (на каком расстоянии находится крепёжное отверстие), а также от диаметра обода.

Многие используют понятия «короткий» (англ. «short reach»), нормальный" (англ. «normal reach») и «длинный» (англ. «long reach») по отношению к клещевому тормозу, но подобной терминологии лучше избегать, поскольку это может привести к путанице. В ходе эволюции эффективная «нормальная» длина рычагов 47−57 мм стала«длинной», при этом тормозные системы с большей длиной рычагов практически вышли из производства (не беря в расчёт клещевые тормозные системы для велосипедов BMX со сверхдлинным плечом).

Сейчас у «короткого» тормоза обычно эффективная длина рычагов лежит в диапазоне 39−49 мм. Это даже стало стандартом де-фактодля шоссейных велосипедов и может также фигурировать как«нормальный».

В любом случае, чтобы избежать недопониманий, всегда правильней оперировать числами, а не обобщающими понятиями.

В том случае, если требуется повысить эффективную длину рычагов, можно использовать шарнирный болт.

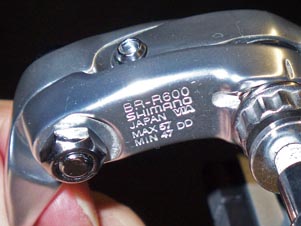

На многих современных тормозных системах значение параметра эффективной длины рычагов всегда указывается на задней стороне. Например, на фотографии изображён тормоз Shimano 600 с диапазоном 47−57 мм.
