Насыпные, конусные, упорные подшипники

Англоязычный вариант:  Cup-and-cone bearing

Представляют собой разборную конструкцию, состоящую из чашки (которой может являться само тело детали), шариков определённого диаметра и прижимной конусной гайки. Иногда шарики помещаются в сепаратор, отделяющий их друг от друга, удерживающий на равном расстоянии и направляющий движение. Обычно устанавливаются в паре - либо с конусами внутри, либо снаружи.

В обычной каретке как правило конуса расположены внутри и являются частью оси, при этом чашки навинчиваются с внешней стороны кареточного стакана рамы. Левая чашка каретки регулируемая, её положение фиксируется стопорным кольцом. Правая чашка со стороны цепи — нерегулируемая, фиксируется фланцем, прижимающим её со стороны кареточного стакана.

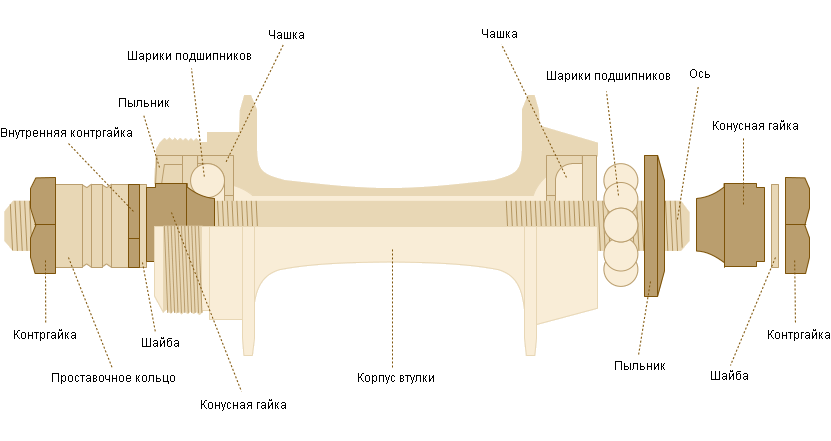

Во втулках, как правило, наоборот - чашки являются частью корпуса, а конусы зафиксированы на оси. Одна из двух из конусных гаек является регулируемой и фиксируется шпоночной шайбой и контргайкой.
